R2.1拖管R2.40 系列，盖板可沿外半径方向从两侧打开
•内高hi：40mm
•内宽Bi：75mm
•弯曲半径 R：80 - 250mm
•节距：48mm
R2.1拖管R2.40 系列，盖板可沿外半径方向从两侧打开
•内高hi：40mm
•内宽Bi：75mm
•弯曲半径 R：80 - 250mm
•节距：48mm
尺寸
内高[Hi] [mm]：40
内宽[Bi] [mm]：50
外高Ha [mm]：54
外宽[Ba] [mm]：66.2
弯曲半径[R] [mm]：80
节距 [mm]：48
链节数/米：21
最大电缆直径 [mm]：36
H [mm]：214
D [mm]：179
K [mm]：350
直线架空FLG最大速度 [m/s]10
直线架空FLG最大加速度 [m/s²]：100
最大架空长度 [m]：2.75
一般性能
打开原理：可从外径打开
最大填充重量 [kg/m]：8
颜色：黑色
e-chain® 拖链系统：R2.1 e-tubes
重量：1.26063
动态信息
架空最大速度 [m/s]：10
其他信息和图表

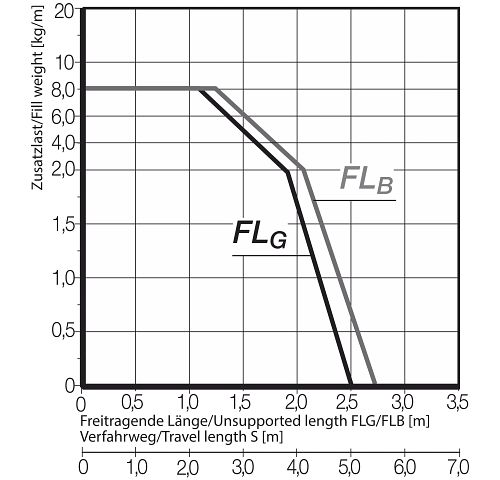

架空长度取决于填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
图表值是初步的。
