•一个系列可用于几乎任何应用
•舌榫设计，确保高度侧向稳定性和强度，适用于长行程和较长架空长度的应用
•极其适用于侧向安装应用
•降低噪音的“制动器”设计，并可选配橡胶减震器
•可快速安装的内外链节，翻转外侧链接即可实现NC去应力
•一个系列可用于几乎任何应用
•舌榫设计，确保高度侧向稳定性和强度，适用于长行程和较长架空长度的应用
•极其适用于侧向安装应用
•降低噪音的“制动器”设计，并可选配橡胶减震器
•可快速安装的内外链节，翻转外侧链接即可实现NC去应力
尺寸
内高[Hi] [mm]：28
内宽[Bi] [mm]：40
外高Ha [mm]：42
外宽[Ba] [mm]：60
弯曲半径[R] [mm]：55
节距 [mm]：46
链节数/米：22
最大电缆直径 [mm]：25
H [mm]：152
D [mm]：145
K [mm]：265
H2 [mm]：110
D2 [mm]：122
K2 [mm]：265
直线架空FLG最大速度 [m/s]：20
直线架空FLG最大加速度 [m/s²]：200
最大架空长度 [m]：2.5
最大长行程 [m]：200
一般性能
打开原理：可沿内外半径打开
最大填充重量 [kg/m]：10
颜色：黑色
e-chain® 拖链系统：E4.1 e-chains®
重量：1.078968
二氧化碳排放当量（件） [kg]：0.2972
动态信息
架空最大速度 [m/s]：20
滑行最大速度 [m/s]：10
其他信息和图表

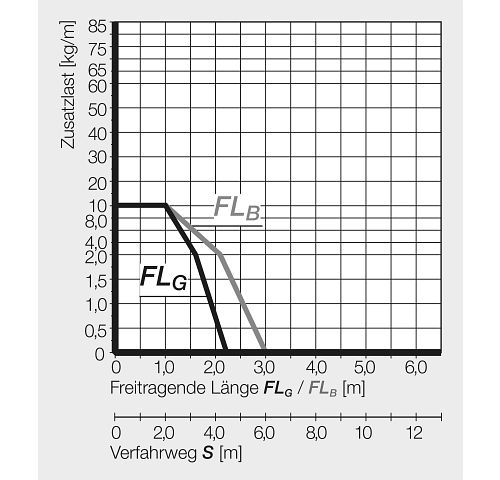

架空长度
架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 4,0[千克/米]
架空长度FLB = 1,75米
行程 = 3,5米
