SMC气缸 JMB(JMDB)

・追加中间尺寸 ø45、ø56、ø67、ø85。

省空气、省空间。

・全长缩短27mm。

・质量最多减小30％ (1.43kg→1.00kg)。

・省空气最多减少29％。

通过选择合适的尺寸可减少空气消耗量。

・减少作业工时。

采用无需调节的气缓冲方式。

・带磁性开关(JMDB系列：JMDB)。

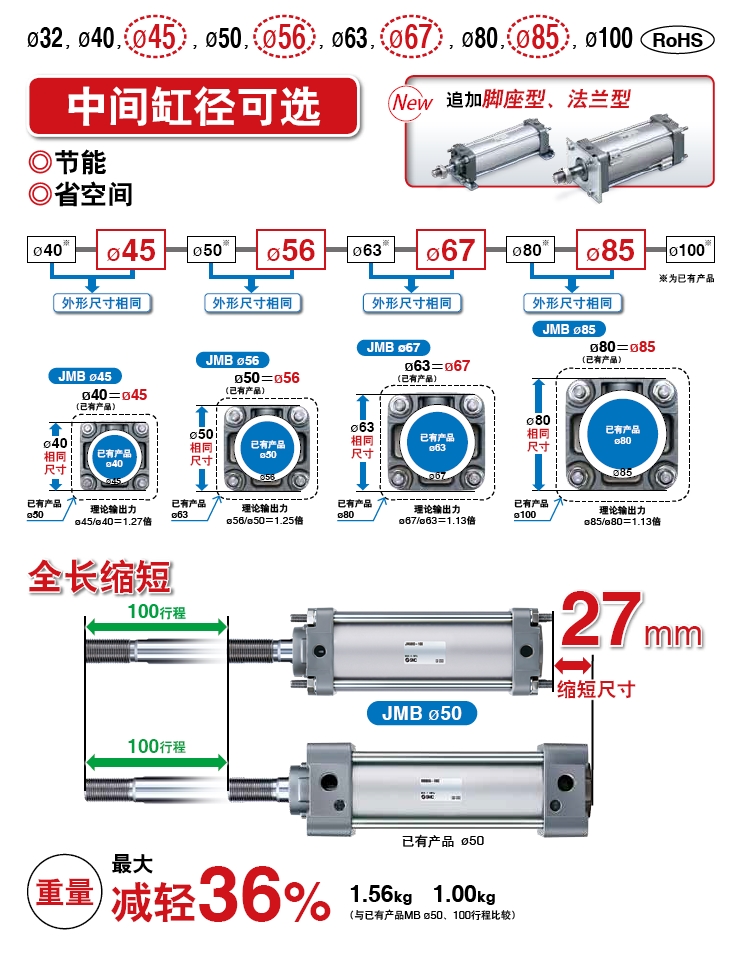

中间缸径可选 ø45、ø56、ø67、ø85

・节能、省空间

01 (5).jpg

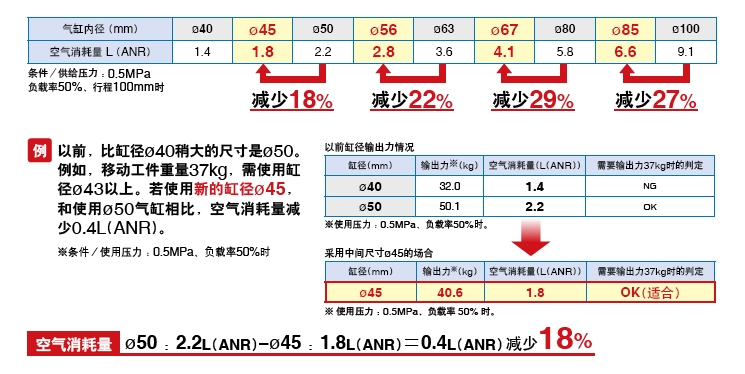

节能最多减少29%空气消耗量

通过选定适合的尺寸，可减少空气消耗量

02 (5).jpg

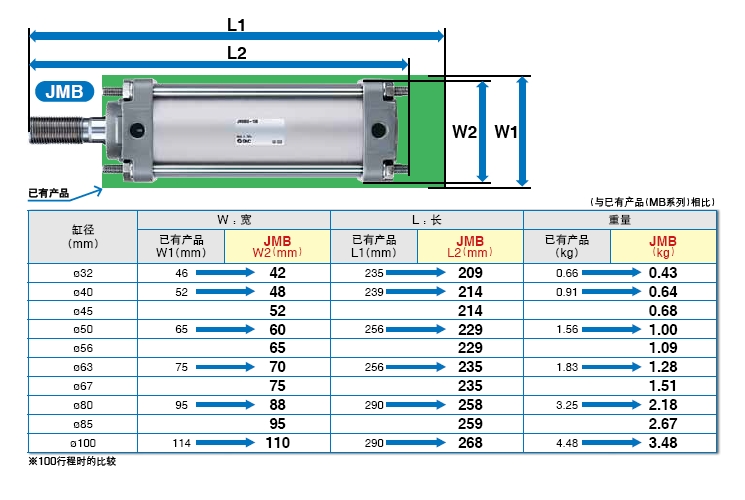

小型·轻量化（ø32, ø40, ø50, ø63, ø80, ø100）

03 (4).jpg

减少作业工时

・采用不可调型气缓冲，无需调整气缓冲
・内置垫缓冲，降低活塞停止时的金属噪音

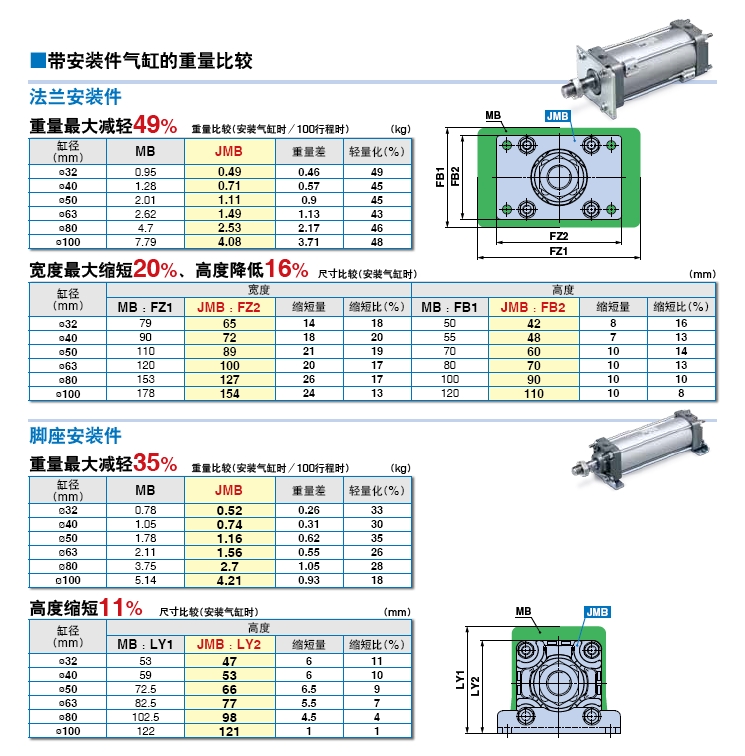

轻量·紧凑

04 (3).jpg

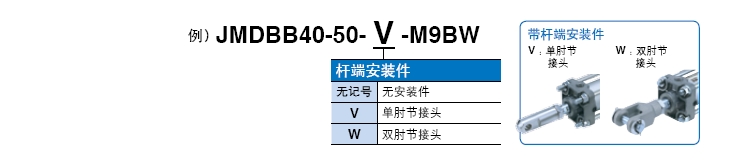

带杆端安装件型号的选择

气缸和安装件无需分开订购
注）杆端安装件同包出厂
※杆端安装件与MB用共通

05 (2).jpg

型号	系列	动作方式	缸筒内径（mm）
标准型	JMDB	单杆双作用	32, 40, 45, 50, 56, 63, 67, 80, 85, 100

型号

系列

动作方式

缸筒内径（mm）

标准型

JMDB

单杆双作用

32, 40, 45, 50, 56, 63, 67, 80, 85, 100
