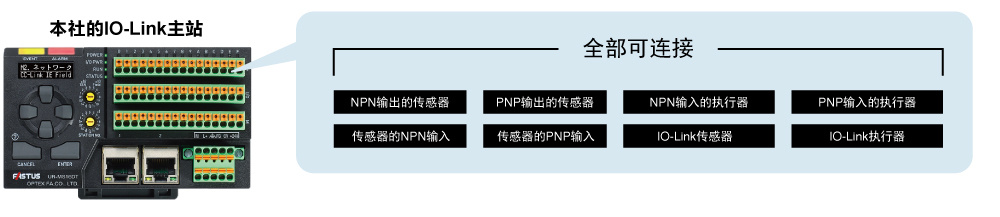

业界首创 ※     用1台主站实现NPN/PNP的混合连接

IO-Link自不必说，NPN/PNP输入输出设备也可以集中连接到1台主站上。
另外，本机可连接不支持IO-Link的设备，作为远程I/O使用。

  业界最多 ※     搭载16个通道

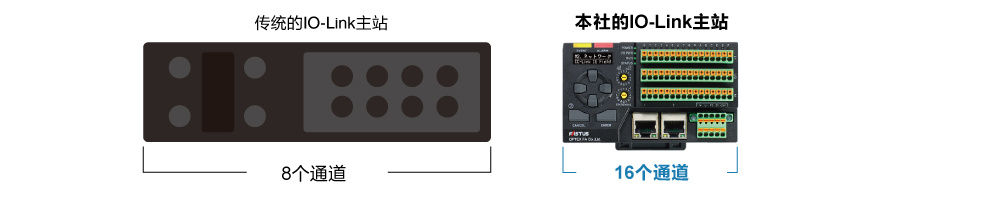

与传统的IO-Link主站相比，本产品可连接2倍以上的I/O设备，有助于降低成本和空间。

  业界最快 ※     实现最小循环周期0.3ms

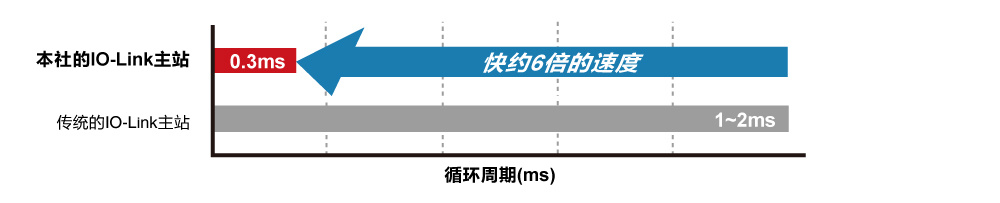

IO-Link最小循环周期实现了业界最快※0.3ms的高速响应。
解决了IO-Link通信的响应时间问题。

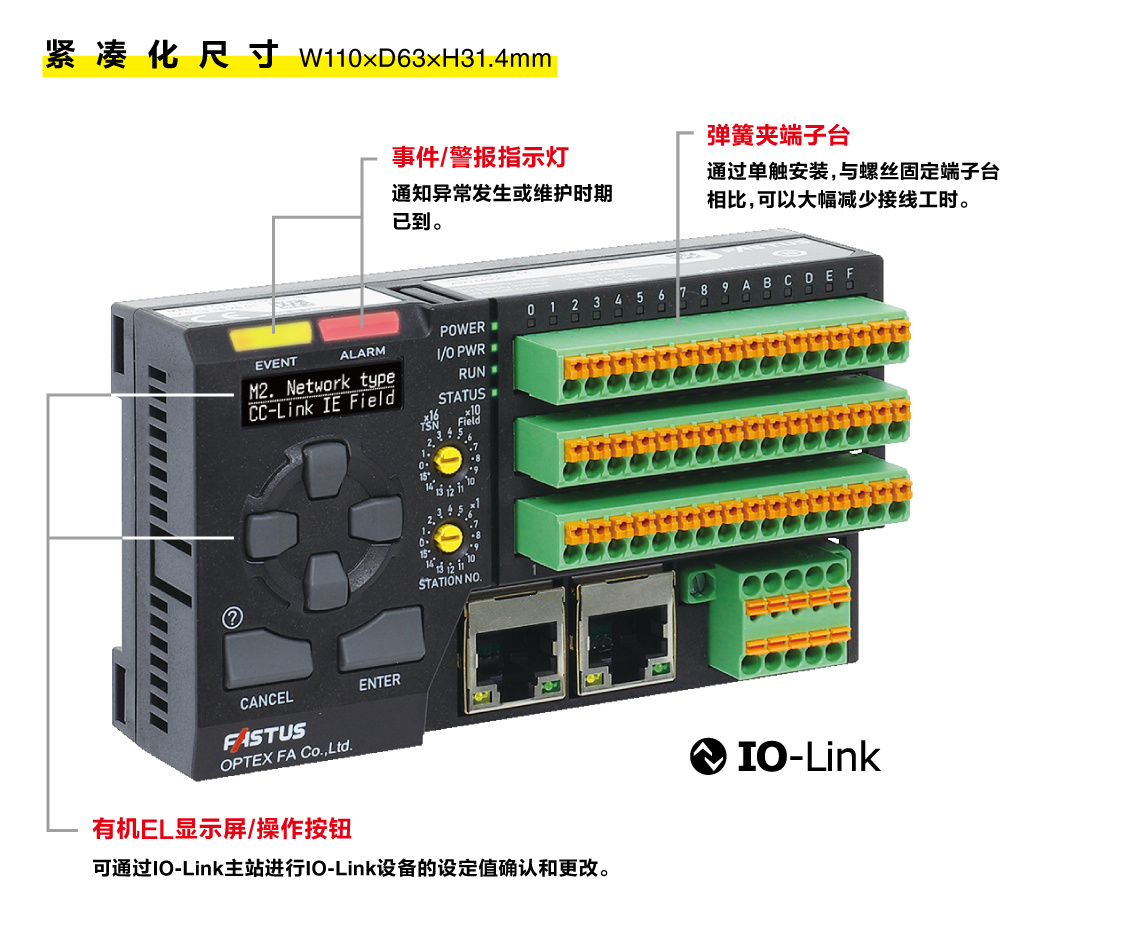

  业界最快 ※     实现手掌般的大小

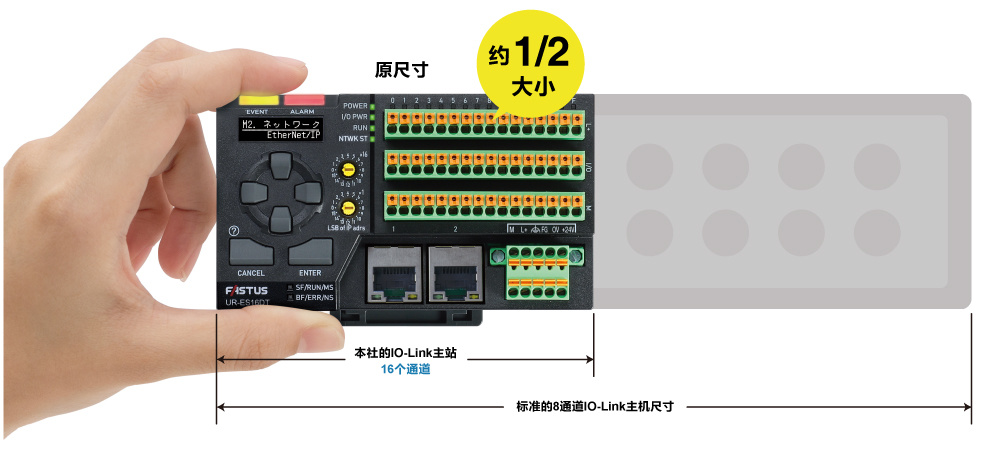

实现标准IO-Link主站(8个通道)的约1/2大小(W110×D31.4×H63mm)。
而且，由于通道数量增加了1倍，为节省设备内的空间做出贡献。

  业界最快 ※     实现主站(8个通道)

实现标准IO-Link主站(8个通道)的约1/2大小(W110×D31.4×H63mm)。
而且，由于通道数量增加了1倍，为节省设备内的空间做出贡献。

※在IO-Link主站中。 2023年12月本社调查。

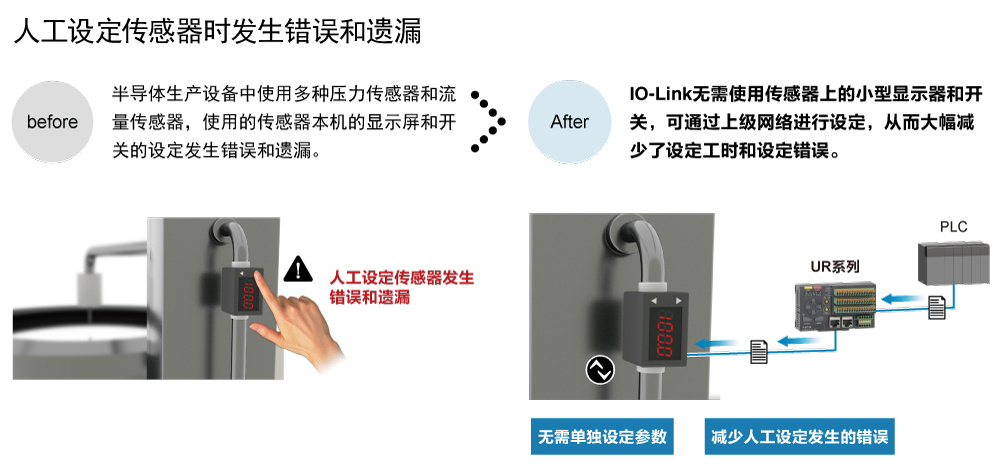

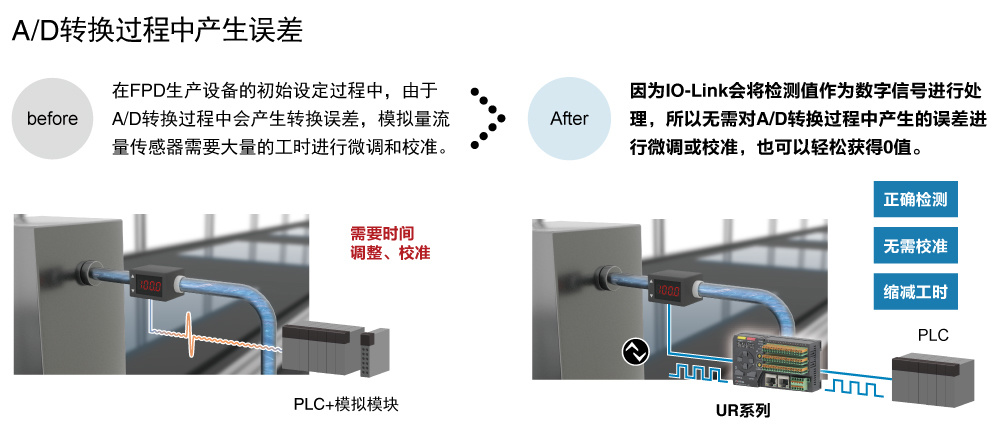

使用案例

IO-Link产品阵容

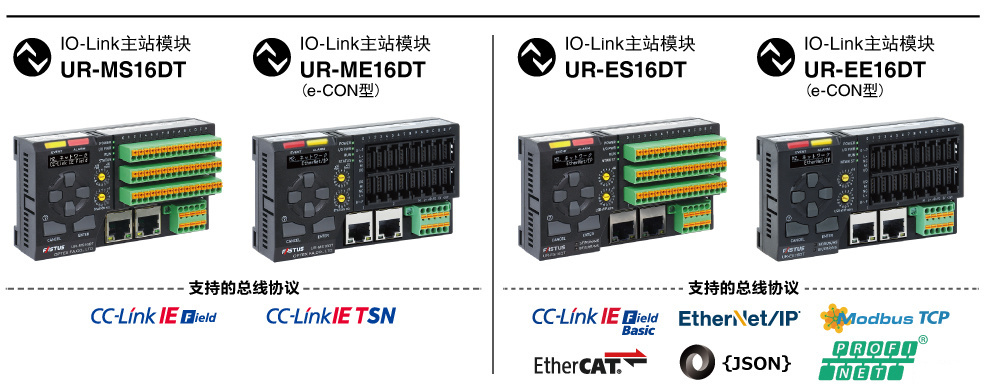

IO-Link主站模块

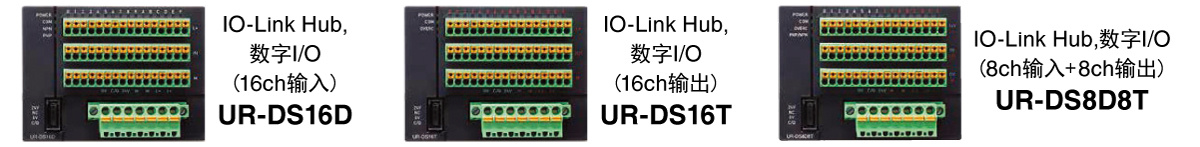

将IO-Link端口1ch转换为16ch数字I/O模块

■通过连接IO-Link主站UR系列，最多可扩展256ch数字I/O(16ch×16ch组合)
■数字输入采用漏型(NPN)/源型(PNP)全端子统一切换式
■数字输出采用漏型(NPN)/源型(PNP)各端子独立切换式(本公司独创技术)

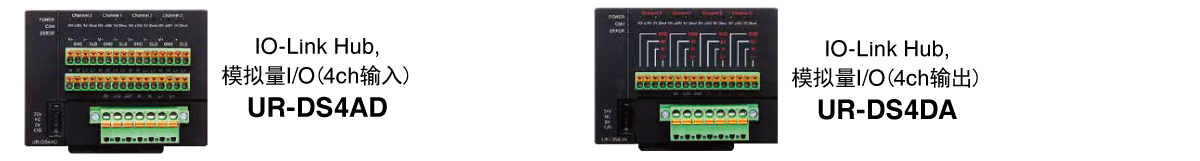

将IO-Link端口1ch转换为4ch模拟I/O模块

■配备铂热电阻接口，可将-200～+1000℃温度信号转换为IO-Link通信的单元
■当测量范围限定在-60～+300℃时，可实现±0.3℃的高精度测量

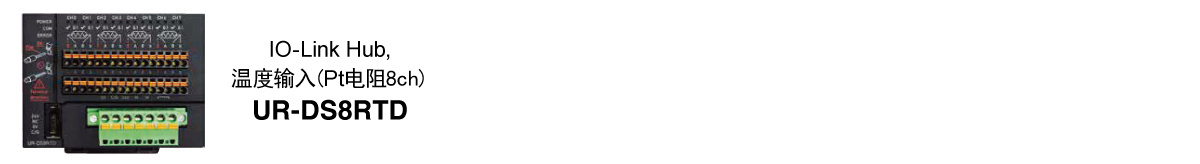

将IO-Link端口1ch转换为8ch的Pt电阻输入模块

■配备Pt电阻接口，可将-200～+1000℃温度信号转换为IO-Link通信的单元
■当测量范围限定在-60～+300℃时，可实现±0.3℃的高精度测量

IO-Link设备

※1：使用该设备时必须连接IO-Link网关UC2系列　 ※2：使用该设备时必须连接CDA系列及IO-Link网关UC2系列

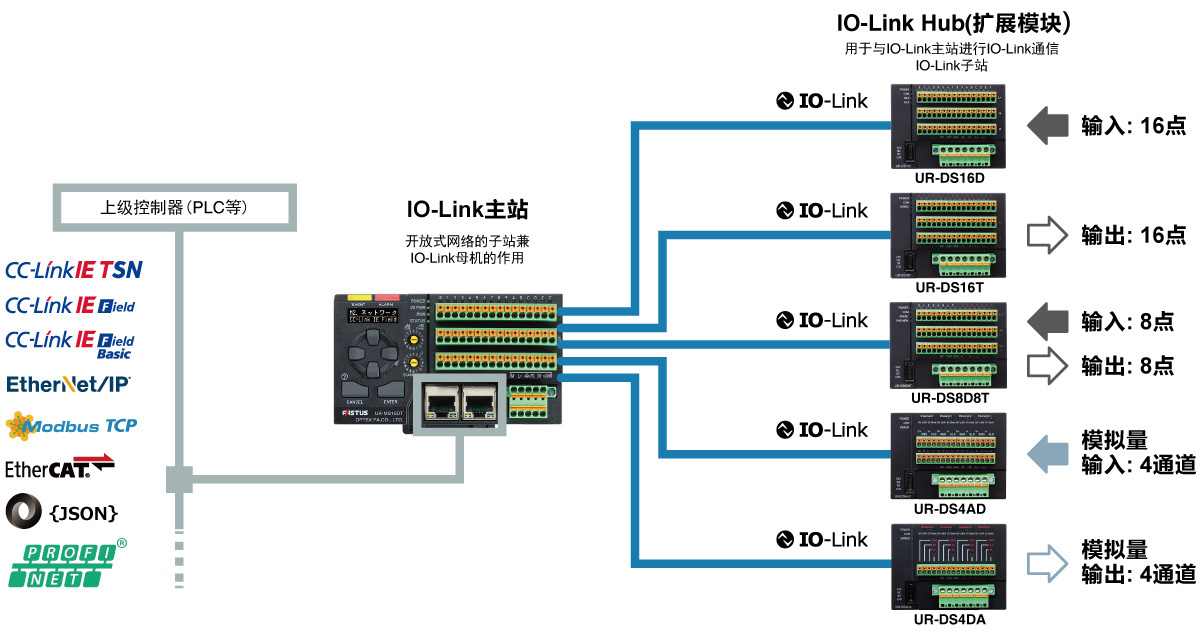

IO-Link主站UR系列和IO-Link扩展模块UR-DS系列连接图示

IO-Link扩展模块的上级IO-Link主站UR系列，通过与IO-Link通信1:1连接。
IO-Link端口1通道可转换并扩展为模拟量·数字I/O，实现现场I/O设备的整合，节省布线，大幅降低成本。

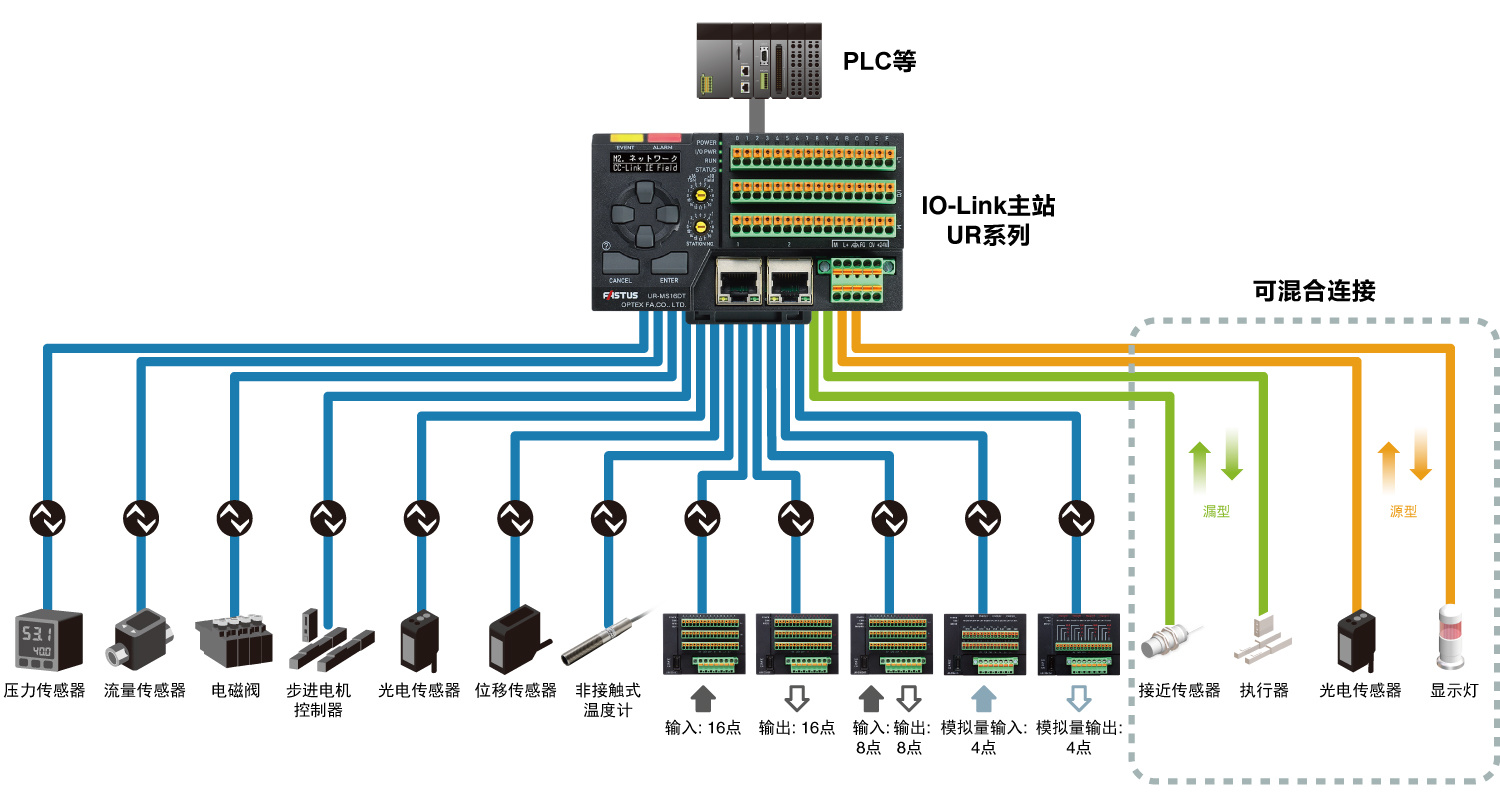

系统配置

以最小成本实现最多的通道数量

I/O设备根据接口的不同，需要AD转换器等各种模块。
而我们的IO-Link主站、远程I/O模块可以将现场的I/O设备集中起来，大幅降低成本。

※1：使用该设备时必须连接IO-Link网关UC2系列　 ※2：使用该设备时必须连接CDA系列及IO-Link网关UC2系列
