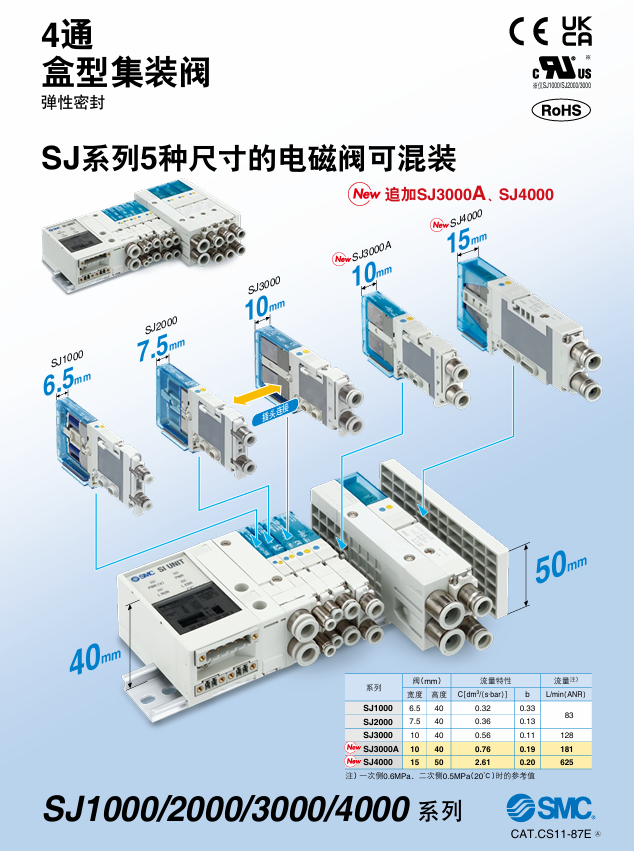

SMC 4通电磁阀／盒型集装式 SJ1000/2000/3000/4000



EN

电磁阀

Features and Advantages

・无底板结构的扁平盒型

・节省空间型的主体宽度：6.5mm（SJ1000）、7.5mm（SJ2000）、10mm（SJ3000A）、15mm（SJ4000）

・SJ系列5种尺寸的电磁阀可混装

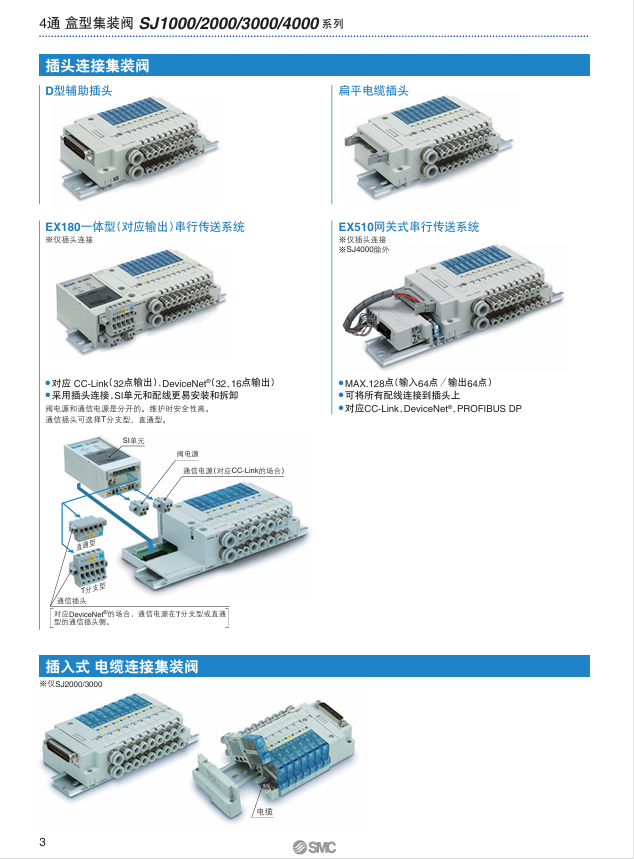

・采用插头连接式，位数的增减、阀的更换更容易。

・单侧电磁阀

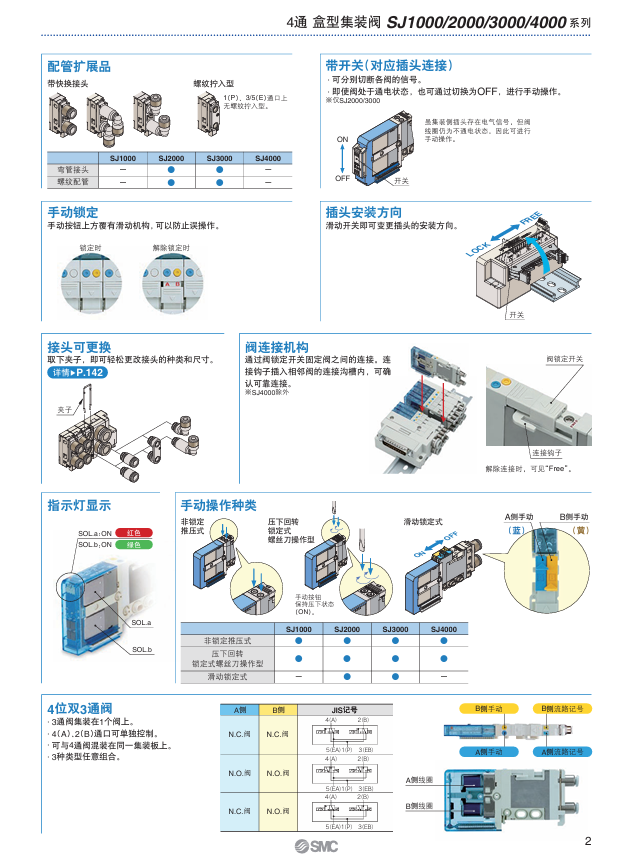

・提供4位双3通阀。

・集装式型号：SS5J1, SS5J2, SS5J3, SS5J4

Specifications and Parameters

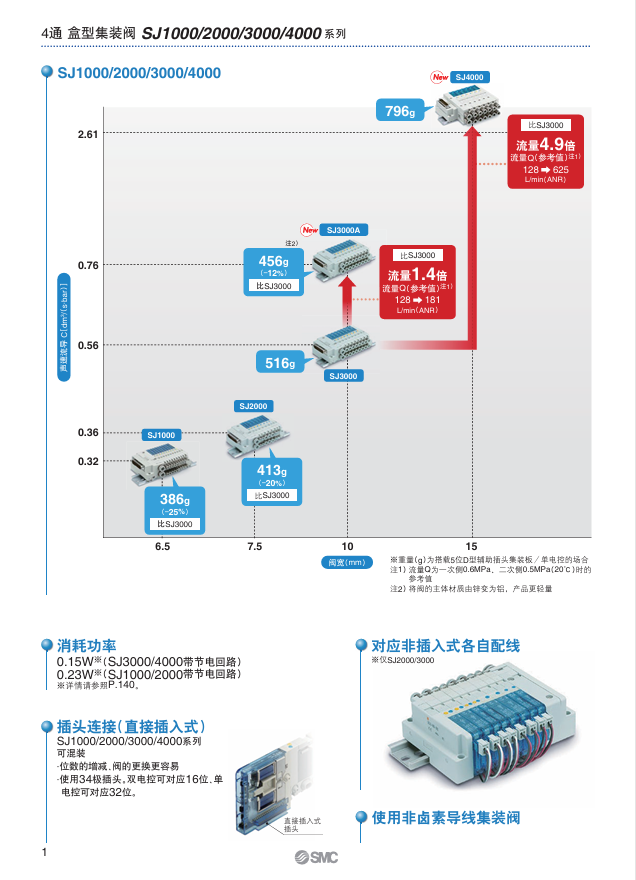

系列	流量特性 4/2→3/5（A/B→E） C［dm³/（s・bar）］	流量特性 4/2→3/5（A/B→E） b	流量特性 4/2→3/5（A/B→E） Cv	气缸驱动尺寸速度： 100 mm/s时	消耗功率（W）
SJ1000	0.32	0.33	0.08	ø32	0.55（标准） 0.23（带节电回路）
SJ2000	0.36	0.13	0.08	ø40	0.55（标准） 0.23（带节电回路）
SJ3000	0.56	0.11	0.12	ø50	0.4（标准） 0.15（带节电回路）
SJ3000A 大流量型	0.76	0.19	0.21	ø63	0.4（标准） 0.15（带节电回路）
SJ4000	2.61	0.2	0.68	ø80	0.4（标准） 0.15（带节电回路）
